Plantilla SMT Para Ensamblaje de PCB
Consider using this if you need to provide more context on why you do what you do. Be engaging. Focus on delivering value to your visitors.
Qué es una Plantilla SMT?
Una plantilla SMT (o stencil) es una lámina delgada de metal perforada con precisión mediante láser que se utiliza para aplicar de forma exacta y controlada la pasta de soldar sobre los pads de una placa de circuito impreso antes de colocar los componentes de montaje superficial para su ensamblaje.
Clasificación de Plantillas SMT

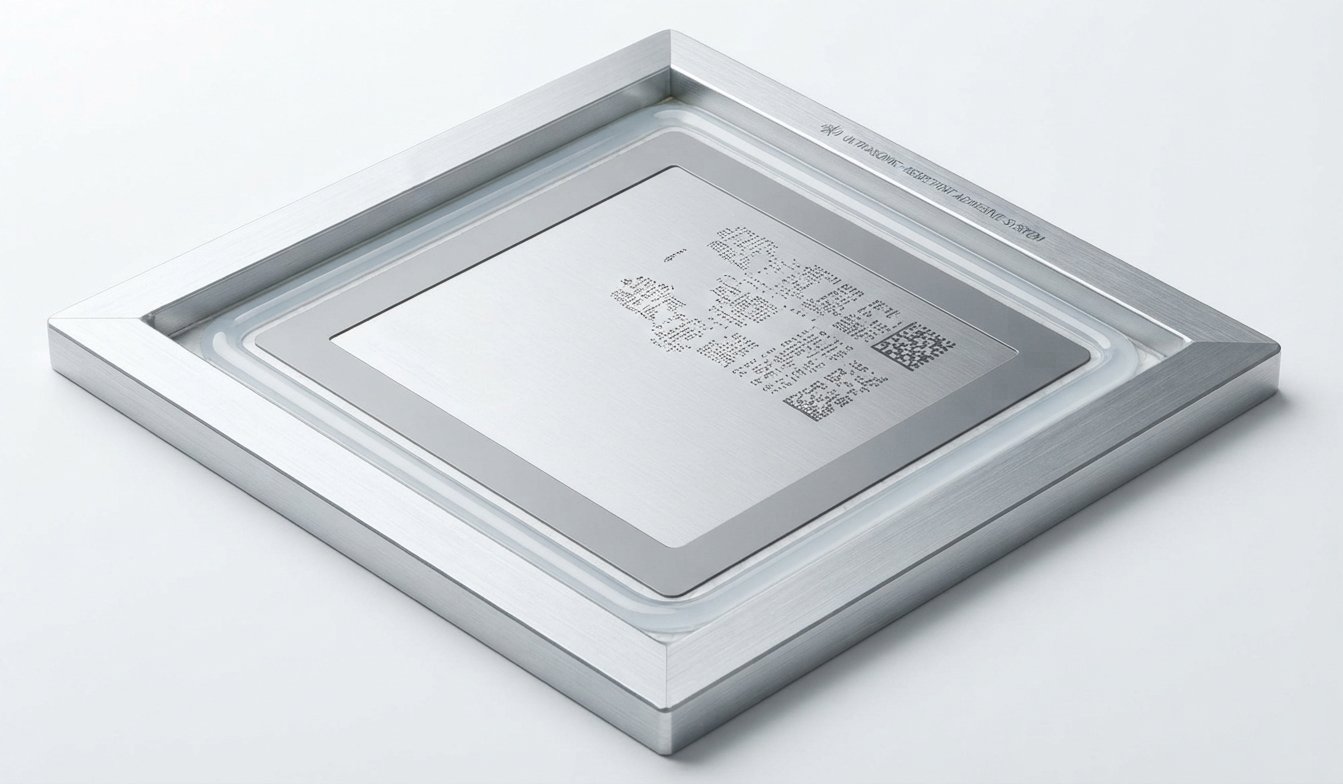

Plantilla SMT con marco (Framed Stencil): La lámina metálica está tensada y fijada permanentemente a un marco rígido de aluminio. Está lista para usarse de inmediato en impresoras de serigrafía, ofreciendo máxima estabilidad, precisión y durabilidad para líneas de producción en serie a gran escala.
Plantilla SMT sin marco (Frameless Stencil / Foil): Es únicamente la lámina de acero sin marco propio, diseñada para utilizarse con marcos tensores universales y reutilizables en la máquina de impresión. Es una alternativa más económica, ligera y fácil de almacenar, ideal para prototipos y producción de lotes bajos o medianos.
Plantillas, Proceso y Acabado Superficial

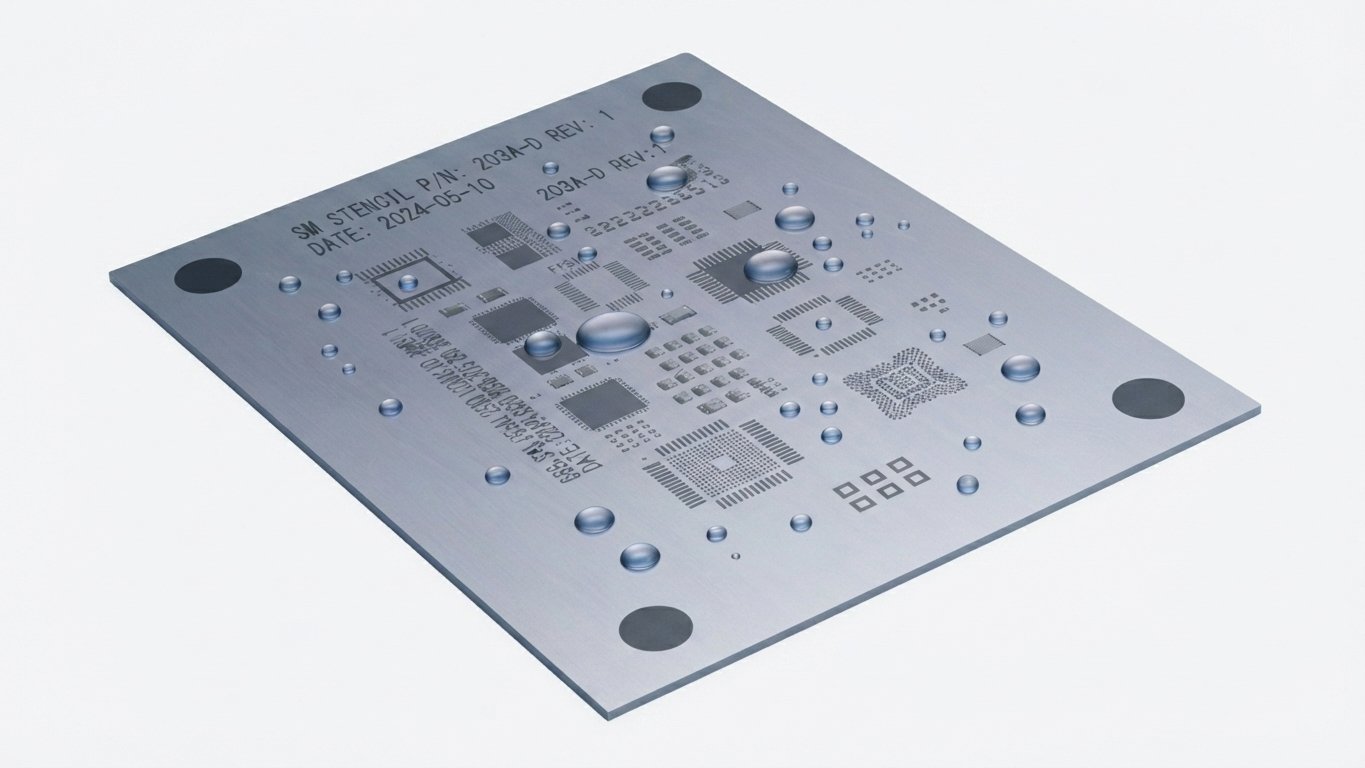

Nanorrevestimiento
Tratamiento superficial que reduce la adherencia de la pasta y mejora su liberación en componentes de paso fino; disponible para todo tipo de plantillas.

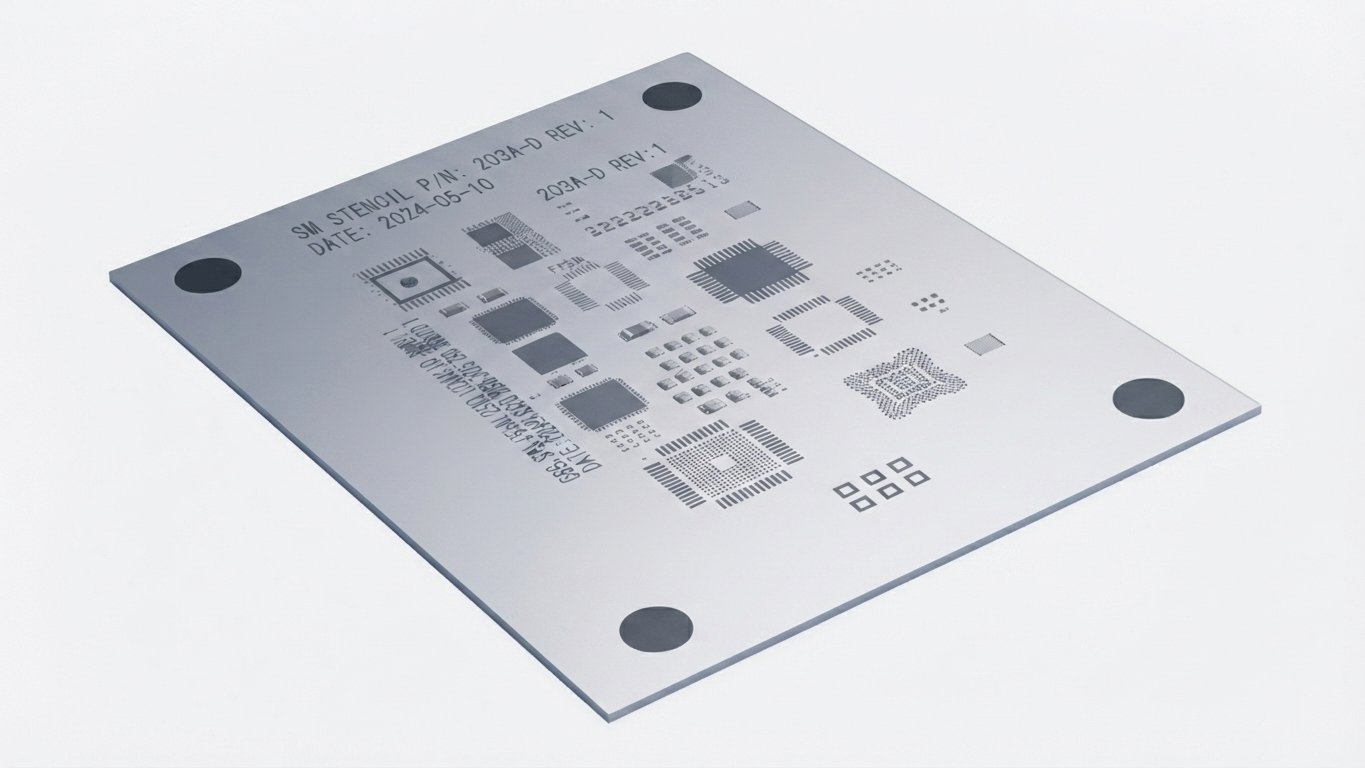

Electropulido
Proceso electroquímico que alisa las paredes internas de las aberturas cortadas por láser, reduciendo la rugosidad para optimizar el flujo de la pasta de soldar.

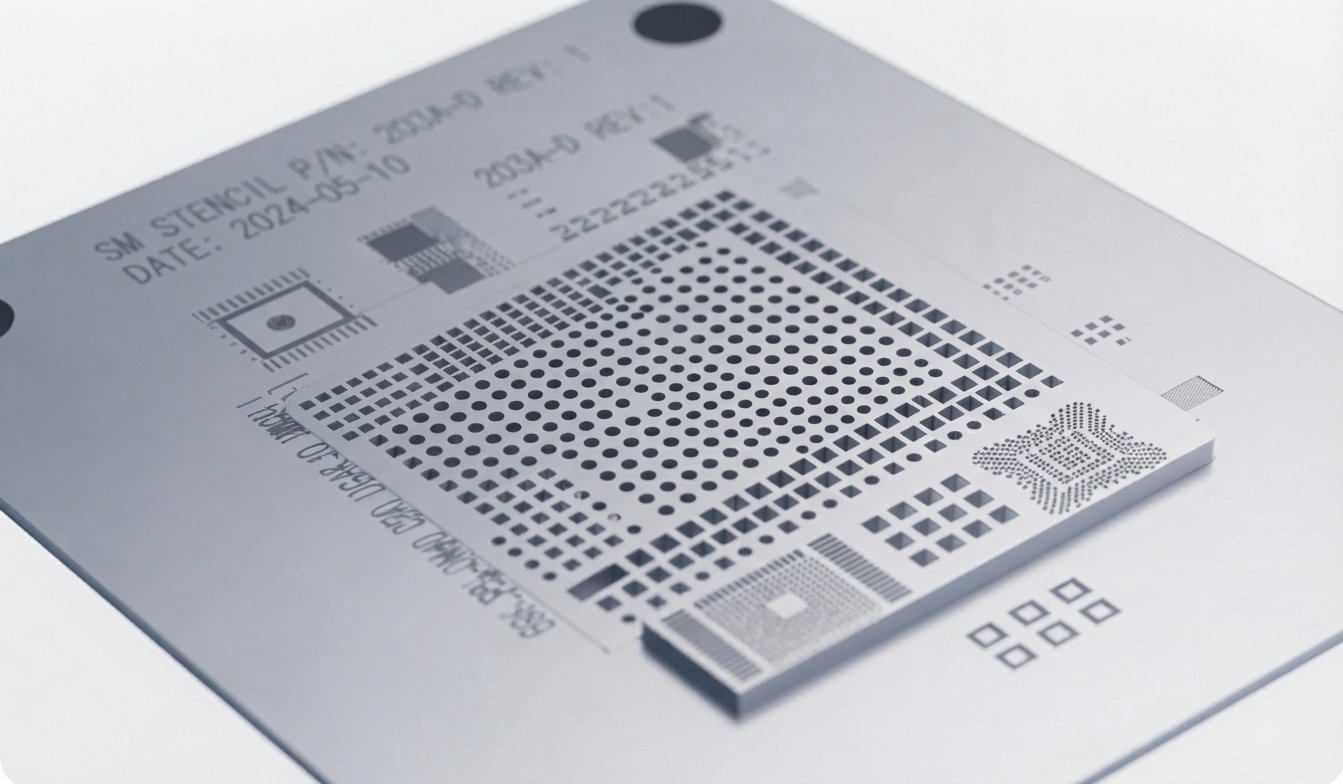

Plantilla de escalón (Step Stencil)
Modificación del espesor de la lámina en zonas específicas para permitir un depósito diferenciado de pasta de soldar; disponible únicamente para plantillas con marco.
Adhesivo resistente a los ultrasonidos
Adhesivo estructural de alta durabilidad utilizado para fijar la lámina metálica al marco bajo tensión exigente; disponible únicamente para plantillas con marco.
Capacidades de Fabricación
|
Parámetro Técnico
|
Capacidad de Fabricación
|
|---|---|
|
Material y Corte |
Acero inoxidable 304 HTA con corte láser de precisión (tolerancia de ±0.003 mm) |
|
Apertura Mínima |
Alta resolución con tamaños de apertura mayores a 0.08 mm |
|
Tipos y Opciones |
Disponibles con marco o sin marco; incluye opciones de nanorrevestimiento y plantillas de escalón |
|
Formatos de Archivo |
Compatibilidad con archivos Gerber (capas de pasta de soldadura) y DXF |
|
Envío de Plantillas |
Envío conjunto con las PCBs para dimensiones de hasta 280 x 280 mm |
